Проект капитального ремонта компрессора – Atlas Copco GT078L3K1
Проект капитального ремонта компрессора – Atlas Copco GT078L3K1
В 2023 году инженерами AIRTECHNIC и MAN Energy Solutions был успешно выполнен полный капитальный ремонт трёхступенчатого центробежного компрессора Atlas Copco GT078L3K1.

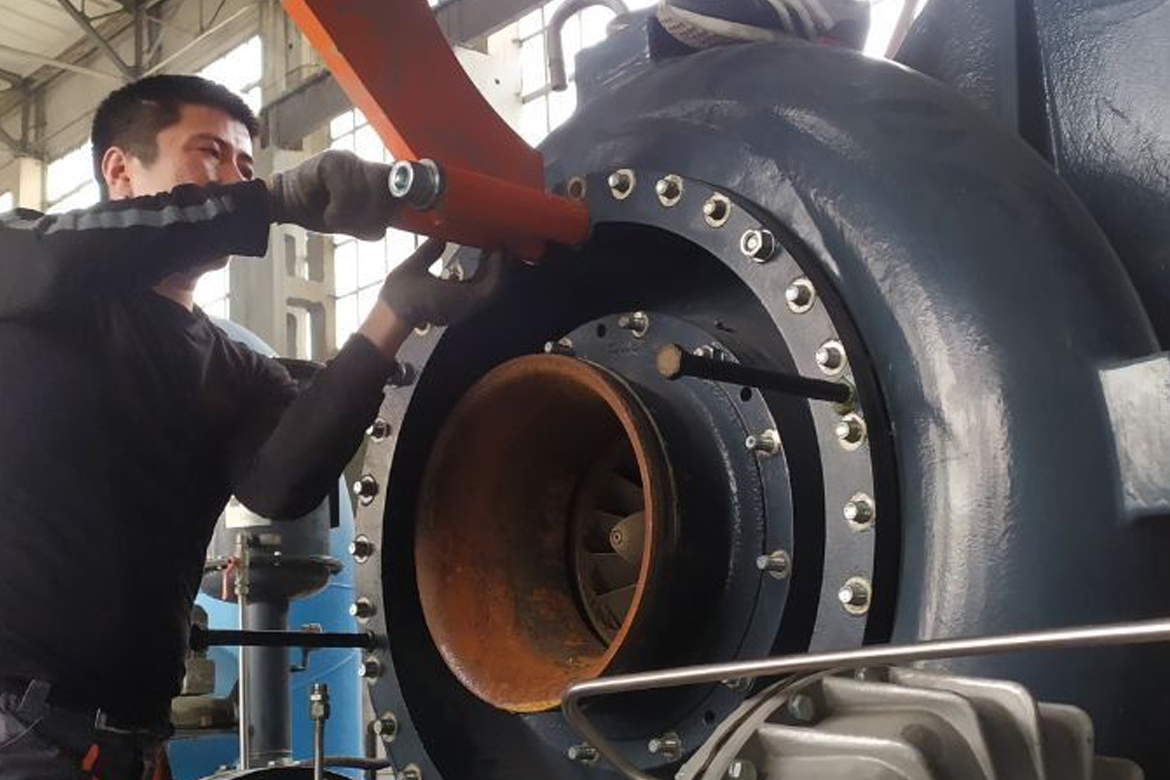

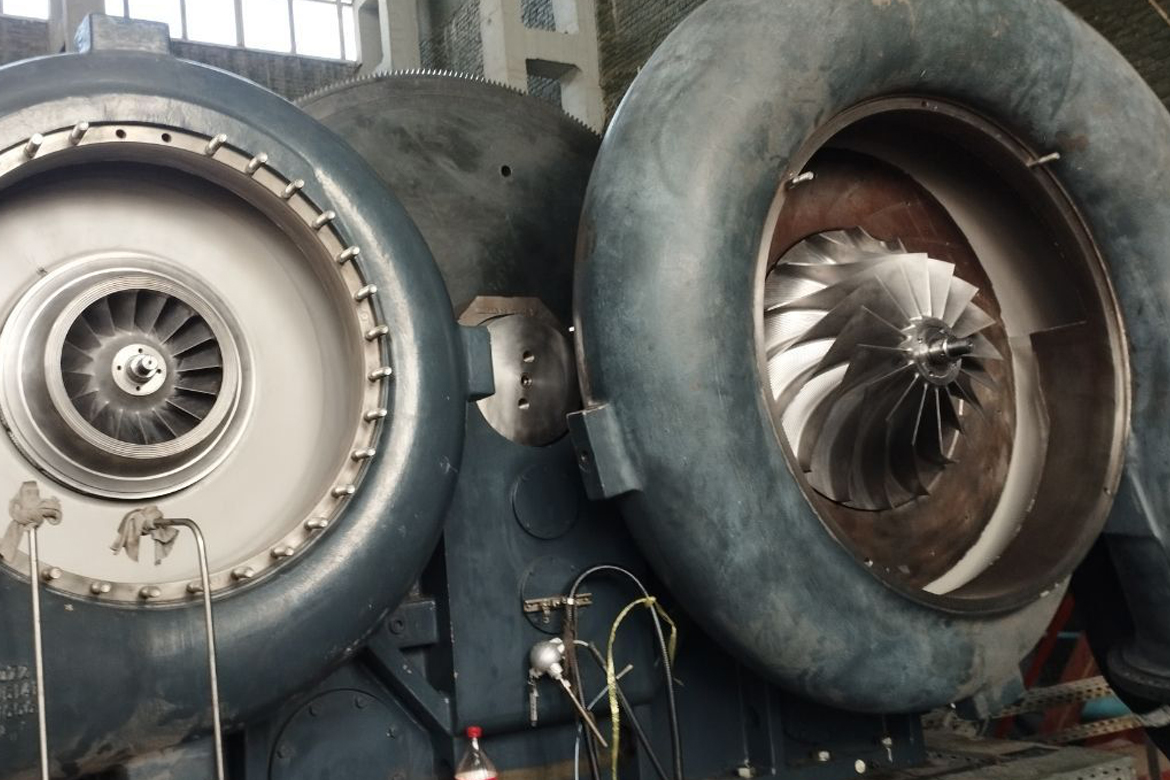

Демонтаж центробежного компрессора
Технические характеристики компрессора:
- • Тип: трёхступенчатый центробежный компрессор с промежуточными охладителями
- • Производительность: 82 000 м³/ч
- • Скорость вращения: 10 239 / 13 203 об/мин
- • Привод: электродвигатель 7 700 кВт
В ходе работ компрессор был полностью разобран для оценки технического состояния. Подготовлен и направлен производителю дефектный акт, а также составлен полный перечень запасных частей и комплектующих для проведения капитального ремонта.
Подготовка к капитальному ремонту
1. Полное удаление коррозии со всех элементов.
2. Нанесение двухкомпонентного антикоррозионного покрытия Akzo Nobel.

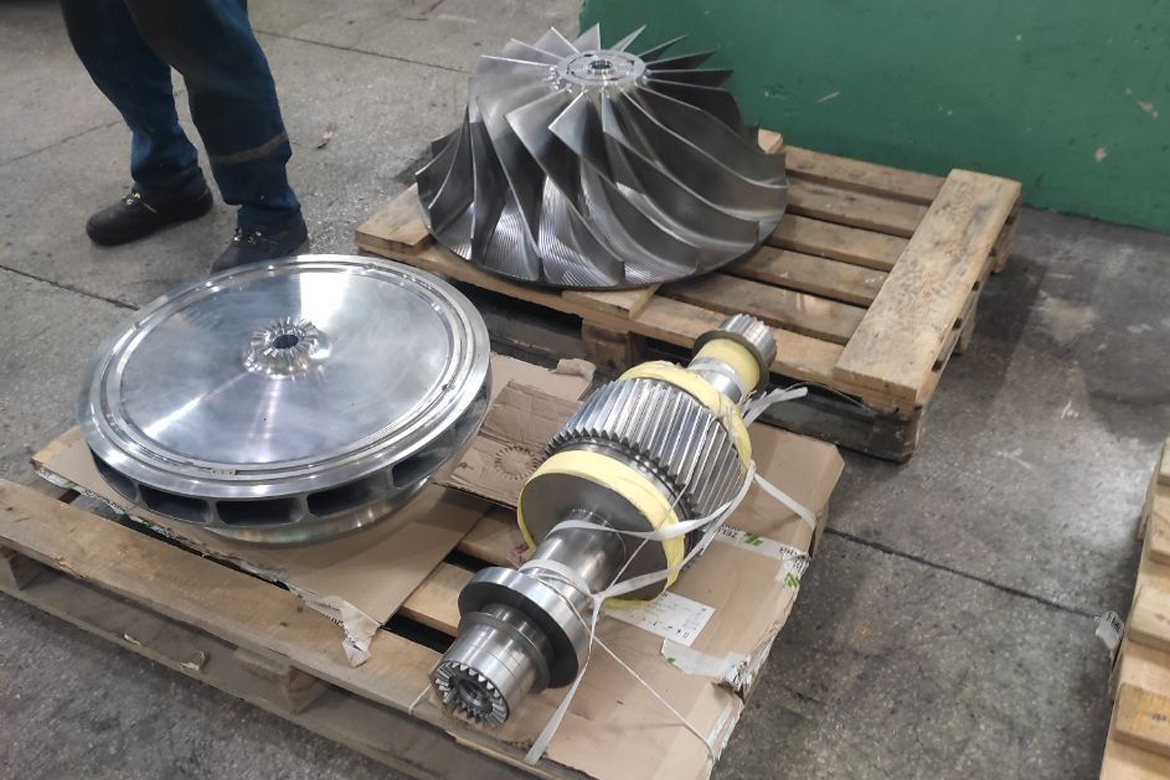

3. Трёхэтапная динамическая балансировка нового ротора и существующей рабочей ступени на стенде SCHENCK.
4. Глубокая очистка двух промежуточных и одного финального теплообменника + нанесение антикоррозионного слоя.

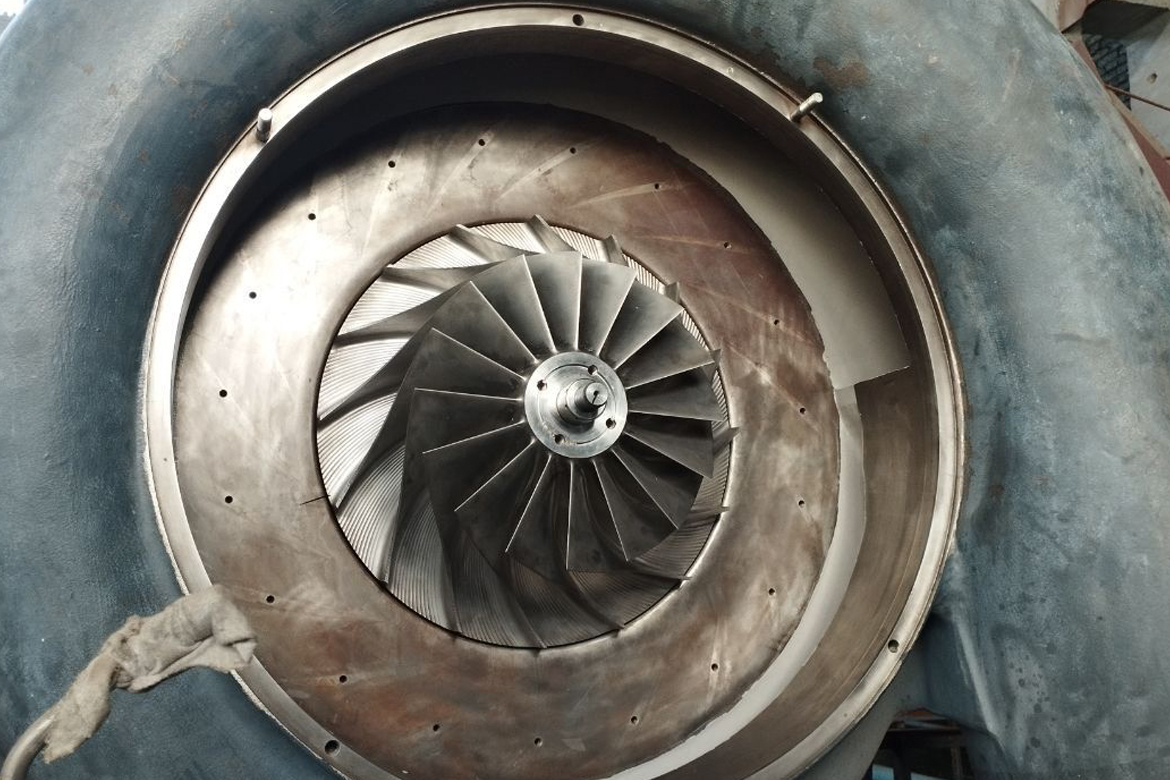

5. Очистка всех рабочих колес и контроль методом цветной дефектоскопии.
6. Дополнительные подготовительные работы для капитального ремонта.
На данном этапе компрессор был полностью очищен от ржавчины и подготовлен к ремонту. Все необходимые запчасти были заказаны на заводе Atlas Copco в Германии.

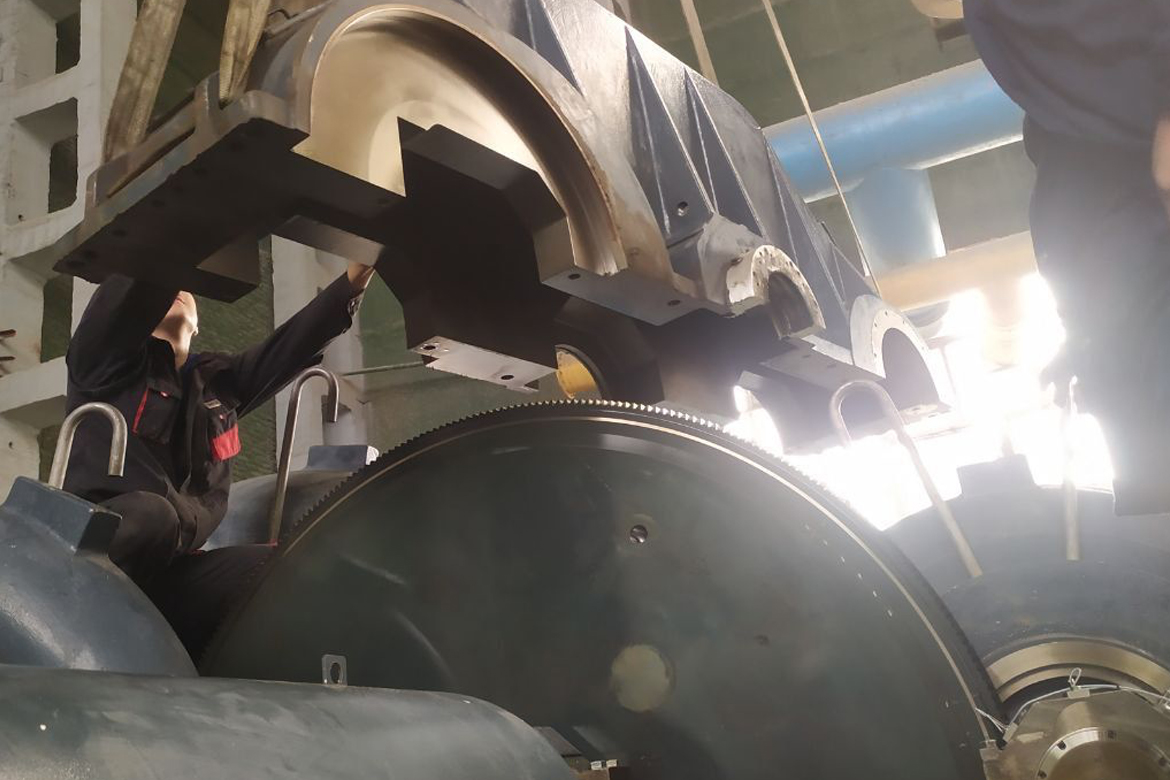

Капитальный ремонт и сборка
1. Сборка всех теплообменников (3 шт.)
2. Замена подшипников на ступенях 1, 2 и 3
3. Замена турбинного масла
4. Замена всех фильтрующих элементов
5. Замена температурных датчиков
6. Замена датчиков вибрации
7. Замена всех уплотнений и прокладок
8. Замена электромагнитных клапанов
9. Центровка электродвигателя с редуктором компрессора
10. Выполнение всех оставшихся работ по капитальному ремонту
Компрессор Atlas Copco GT078L3K1 успешно отработал 72 часа без аварий и остановок.
Огромная благодарность всем членам команды и зарубежным инженерам за поддержку и сотрудничество.
